在電子制造業中，PCBA（Printed Circuit Board Assembly，即印刷電路板組裝）作為連接電子元器件與實現電路功能的關鍵環節，扮演著不可或缺的角色。本文將詳細介紹PCBA的基本概念、制造流程、分類、應用及其未來發展趨勢，以幫助讀者全面了解這一重要技術。

一、PCBA的基本概念

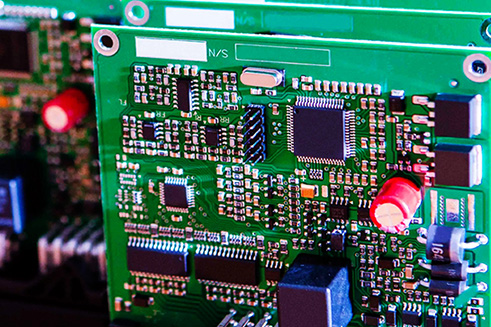

PCBA，即印刷電路板裝配，是將電子元器件（如貼片元器件SMT和插件元器件DIP）安裝在印制電路板（PCB）上，并通過焊接等工藝形成完整的電路系統。這一過程涵蓋了元器件的采購、PCB制作、SMT貼片加工、DIP插件加工、PCBA測試以及成品組裝等多個環節。PCBA可以理解為成品線路板，只有在所有線路板上的工序完成后，才能被稱為PCBA。

二、PCBA的制造流程

1.PCB制造：

圖形設計：根據電路設計需求，繪制電路板圖形。

電路布局：在基板上進行銅箔覆蓋，并通過光刻照相、蝕刻等工藝形成電路圖案。

鉆孔：為通孔元件和過孔鉆孔。

金屬化：對鉆孔進行金屬化處理，形成導電通道。

噴錫：在電路板上噴涂錫層，以便焊接。

2.元件采購：

根據設計要求，選擇和采購所需的電子元件。

3.組裝：

模板印刷：使用模板將焊膏涂抹在PCB上，為放置表面貼裝元件做準備。

元件貼裝：通過自動貼裝機，將表面貼裝元件精確地貼裝到PCB上。對于通孔元件，則使用手動或自動插入機將引線插入鉆孔中。

焊接：采用回流焊接或波峰焊接技術，將元件與PCB牢固連接。

4.測試和質檢：

使用AOI（自動光學檢測）、X光檢測等技術，檢查電路板是否存在缺陷。

進行ICT（在線測試）和功能測試，確保電路板的性能和可靠性。

三、PCBA的分類

1.通孔組裝PCBA：

使用通孔元件，這些元件的引線插入PCB鉆出的孔中并焊接在另一側。

適用于較舊的電子設備、電力電子設備以及需要牢固機械連接的應用。

2.表面貼裝組裝PCBA：

采用SMT技術，將帶有焊盤的組件直接放置在PCB上，并使用回流焊接工藝焊接到跡線上。

廣泛應用于現代電子產品，如智能手機、計算機和物聯網設備。

3.混合技術PCBA：

將通孔和表面貼裝元件組合在同一塊板上，充分利用每種組裝技術的優勢。

適用于工業控制、汽車電子和醫療設備等多種應用。

四、PCBA的應用

PCBA廣泛應用于各類電子產品中，是這些設備中不可或缺的電氣連接和信號傳輸的核心部件。例如：

家電領域：手機、電視、冰箱、洗衣機等日常家電產品都離不開PCBA的支持。

汽車領域：PCBA用于實現各種控制和傳感器信號的傳輸。

通信領域：PCBA負責信號的傳輸和處理。

醫療領域：PCBA是醫療設備的核心部件，用于實現設備控制和信號采集等功能。

五、PCBA的未來發展趨勢

1.技術升級：

隨著智能制造和工業4.0的推進，PCBA行業將迎來更多的發展機遇。

智能化、自動化趨勢不僅提高了生產效率，還降低了人力成本。

2.新材料、新技術：

隨著新材料、新技術和新設計的不斷涌現，PCBA的制造工藝和性能將得到進一步提升。

例如，HDI技術、柔性電路板（FPC）與剛柔結合板（RFPC）、嵌入式元件技術和三維封裝（3D封裝）等。

3.綠色環保：

隨著環保意識的增強，PCBA生產將更加注重綠色環保。

無鉛焊料、可回收材料和節能生產技術等將成為行業發展的主流。

4.定制化與快速響應：

在市場需求日益多樣化和快速變化的背景下，PCBA廠家需要具備定制化生產和快速響應市場的能力。

綜上所述，PCBA作為電子產品制造的核心環節，其重要性不言而喻。隨著電子技術的不斷進步和市場需求的持續增長，PCBA行業將迎來更為廣闊的發展空間和更多的市場機遇。
