在電子科技領域里，PCB（Printed Circuit Board）和PCBA（Printed Circuit Board Assembly）是兩個經常被提及的術語，它們之間大眾都會秉著疑問它們的區別在哪里？雖然它們都與電路板有關，但在構成角度、制造流程和功能與應用上存在顯著的區別。以下就是我們將詳細探討PCB與PCBA之間的區別：

一、從構成角度看區別

PCB 主要由絕緣基板和銅箔導電層組成。絕緣基板通常采用玻璃纖維增強環氧樹脂等材料，具有良好的絕緣性能和機械強度。銅箔導電層通過蝕刻等工藝形成特定的電路圖案，為電子元件提供連接路徑。

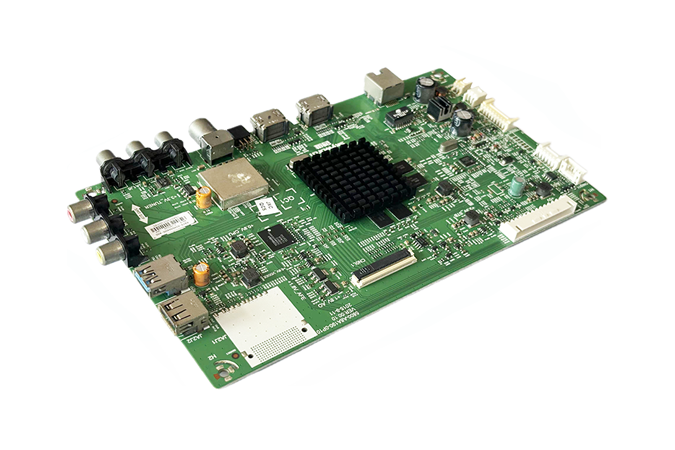

而 PCBA 則是在 PCB 的基礎上，通過表面貼裝技術（SMT）或通孔插裝技術（DIP）將各種電子元件，如芯片、電阻、電容、電感等，安裝并焊接在 PCB 上。這些電子元件的組合賦予了 PCBA 特定的功能。

例如，一塊簡單的 PCB 可能只是一個帶有電路線條的板子，而一個用于智能手機的 PCBA 則包含了處理器芯片、存儲芯片、傳感器等眾多電子元件，使其能夠實現復雜的通信、計算和感應功能。

二、制造流程的差異

1.PCB 的制造流程包括設計、基板制作、圖形轉移、蝕刻、鉆孔、電鍍、后續處理等環節。

設計階段，工程師使用專業軟件繪制電路原理圖和 PCB 布局圖。

基板制作是將絕緣材料和銅箔壓合在一起，形成基礎板材。

圖形轉移是將設計好的電路圖案通過光刻等技術轉移到基板上。

蝕刻過程去除不需要的銅箔，留下電路線條。

鉆孔用于在 PCB 上制作安裝電子元件的孔位。

電鍍則是為了提高電路的導電性和可焊性。

后續處理則是清洗、檢驗、切割等步驟，最終得到成品PCB。

2.PCBA 的制造流程在 PCB 制造的基礎上，增加了元件采購、貼片、焊接、檢測、包裝等環節。

元件采購需要根據設計要求選擇合適的電子元件，確保質量和性能。

貼片是通過自動化設備將電子元件準確地安裝在 PCB 上的焊盤位置。

焊接可以采用回流焊或波峰焊等方法，將元件牢固地焊接在 PCB 上。

檢測環節包括外觀檢查、電氣性能測試等，以確保 PCBA 的質量。

包裝是將合格的PCBA進行包裝，以便運輸和存儲。

三、功能與應用的區別

1.PCB 的主要功能是提供電子元件之間的電氣連接和機械支撐。它就像是電子設備的 “骨架” 和 “血管”，確保電子信號能夠在元件之間正確傳輸。

例如，在電腦主板的 PCB 上，各種電路線條將不同的芯片、插槽和接口連接起來，實現數據傳輸和電源供應。

2.PCBA 則是一個具有特定功能的電子組件。它將 PCB 與電子元件集成在一起，通過各個元件的協同工作，實現電子設備的特定功能。

比如，一個智能手表的 PCBA 包含了處理器、顯示屏驅動芯片、傳感器等元件，能夠實現時間顯示、運動監測、通知提醒等功能。

在應用方面，PCB 廣泛應用于各種電子設備的制造中，是電子產業的基礎組成部分。而 PCBA 則直接用于電子產品的組裝，是最終產品的核心部件之一。

PCB是電子元器件的載體和基礎框架，而PCBA則是具有特定功能的電路板組件，直接決定了電子產品的性能和功能。

總之，PCBA 和 PCB 在電子制造中扮演著不可或缺的角色，它們的區別體現在構成、制造流程、功能應用等多個方面。深入理解這些區別，對于電子工程師、制造商和消費者都具有重要的意義。
