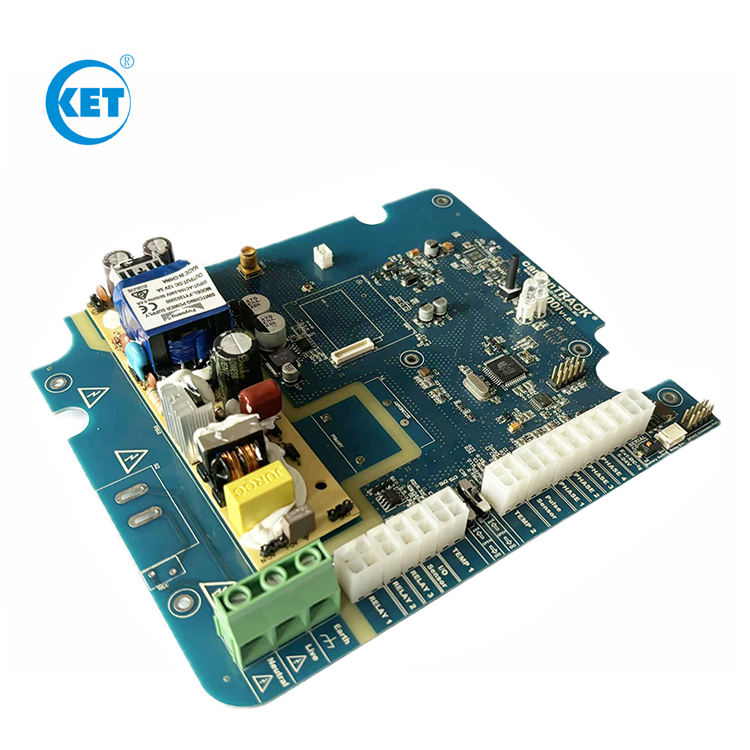

PCBA加工即印刷電路板組裝，是電子產品制造中的關鍵環節。很容易因?yàn)椴僮鞑划?dāng)或者是其他原因?qū)е略骷p壞，因此，對于PCBA加工環節和操作工藝，PCBA加工過程中都要遵循哪些原則呢？不正確的操作會導致元器件開裂、斷裂、短路以及彎折斷裂等，因此，要想避免這些情況，就要嚴格遵守PCBA加工規則，尤其是以下幾點，既基礎又重要?

一、設計階段

1.元器件布局

合理安排元器件位置，確保高發熱元器件遠離敏感元器件，以防止熱干擾。例如，功率放大器等發熱較大的器件應與溫度敏感的芯片（如晶振）保持一定距離。

考慮信號流向，盡量使信號路徑短而直接，減少信號反射和串?dāng)_。例如，在高速數字電路中，將相關的芯片布局在靠近的位置，使信號走線最短。

為大型元器件和較重的插件留出足夠的空間和支撐，防止在生產和使用過程中出現變形或脫落。比如，變壓器、散熱器等較重的部件需要有堅固的安裝位置。

2.布線規則

遵循高速信號布線原則，如等長布線、差分對布線等，以確保信號的完整性。對于高速差分信號，如LVDS（Low Voltage Differential Signaling），要保持兩條信號線的長度相等，并且盡量靠近，減少外部干擾對信號的影響。

控制走線寬度和間距，滿足電流承載能力和絕緣要求。較寬的走線可以承受更大的電流，但會占用更多的電路板空間。間距過小可能導致短路風險，需要根據工作電壓和環境要求進行合理設置。

避免直角走線，采用45度角或弧形走線，減少信號反射。直角走線在高頻信號傳輸中會引起信號反射，影響信號質量。

3.焊盤設計

焊盤尺寸應適合所選用的元器件引腳，確保良好的焊接可靠性。對于不同封裝的元器件，如0805貼片電阻和SOP8芯片，其焊盤尺寸有特定的標準，過大或過小的焊盤都可能導致焊接不良。

為通孔元器件設置合適的孔徑和焊盤環寬，便于插裝和焊接?？讖竭^(guò)小會導致元器件插裝困難，環寬過窄可能影響焊接強度。

二、物料選擇階段

1.元器件質量

選擇質量可靠、符合規格要求的元器件。購買來自正規渠道的品牌元器件，避免使用假冒偽劣產品。例如，選用知名品牌的芯片和電容電阻等，可以降低因元器件質量問題導致的不良率。

對關鍵元器件進行嚴格的質量檢測和篩選，如對集成電路進行功能測試和老化試驗。對于一些在產品中起關鍵作用的芯片，如微處理器、存儲器等，在使用前進行全面的測試，確保其性能穩定可靠。

2.PCB板材

根據產品的工作環境和性能要求選擇合適的PCB板材。例如，對于高溫環境下的應用，選擇耐高溫的板材；對于高頻電路，選擇低介電常數和損耗的板材。

檢查PCB板材的質量，包括平整度、厚度均勻性、銅箔附著力等。板材的質量問題可能導致在加工過程中出現分層、起泡等不良現象，影響PCBA的質量。

三、生產加工階段

1.焊接工藝

選擇合適的焊接方法，如回流焊、波峰焊或手工焊接，根據元器件類型和生產批量進行合理安排。回流焊適用于表面貼裝元器件，波峰焊適用于通孔插件元器件，手工焊接則用于特殊情況或小批量生產。

控制焊接溫度和時間，避免過熱或過冷焊接。焊接溫度過高可能損壞元器件或使PCB板材變形，溫度過低則可能導致焊接不良。例如，回流焊的溫度曲線需要根據錫膏的特性和元器件的耐熱性進行優化設置。

確保焊接質量，檢查焊點是否飽滿、光亮，有無虛焊、短路等問題。使用放大鏡或自動光學檢測設備（AOI）對焊點進行檢查，及時發現和糾正焊接缺陷。

2.清洗工藝

對于有清洗要求的產品，選擇合適的清洗方法和清洗劑。清洗可以去除焊接過程中殘留的助焊劑、錫渣等雜質，提高PCBA的可靠性。常見的清洗方法有溶劑清洗、水清洗和免清洗等，需要根據產品的要求和環保標準進行選擇。

控制清洗溫度和時間，避免對元器件造成損傷。清洗溫度過高或時間過長可能導致某些元器件的性能下降或損壞。例如，一些塑料封裝的元器件對清洗溶劑和溫度比較敏感，需要謹慎選擇清洗工藝。

3.防靜電措施

在整個生產過程中，采取有效的防靜電措施，防止靜電對元器件造成損壞。例如，使用防靜電工作臺、防靜電地板、防靜電手套和腕帶等，確保操作人員和設備的靜電接地良好。

對靜電敏感元器件進行特殊防護，如使用防靜電包裝材料、在存儲和運輸過程中保持適當?shù)臐穸鹊?。一些集成電路、?chǎng)效應管等對靜電非常敏感，需要特別注意防靜電保護。

四、檢測與調試階段

1.電氣測試

進行全面的電氣測試，包括開路、短路測試、功能測試和參數測試等。使用專業的測試設備，如萬用表、示波器、邏輯分析儀等，對PCBA的電氣性能進行檢測，確保其符合設計要求。

對關鍵信號和電源進行監測，檢查是否存在異常波動或干擾。例如，對電源輸出的紋波和噪聲進行測試，對高速信號的眼圖進行分析，及時發現潛在的問題。

2.功能調試

對PCBA進行功能調試，確保各個模塊和系統正常工作。按照產品的功能要求，逐步進行測試和調試，發現并解決問題。例如，對于一個音頻放大器，需要測試其輸入輸出信號、增益、失真度等指標，調整參數使其達到最佳性能。

記錄調試過程中的問題和解決方案，為后續的生產和維護提供參考。在調試過程中，可能會遇到各種問題，及時記錄問題的現象、原因和解決方法，可以提高生產效率和產品質量。

總之，了解和遵守PCBA加工規則，從設計、物料選擇、生產加工到檢測調試各個環節嚴格把控，可以有效避免常見失誤，提高PCBA的質量和可靠性，確保電子產品的性能和穩定性。
